Expoglass – M- og D-serie

Expoglass – M- og D-serie

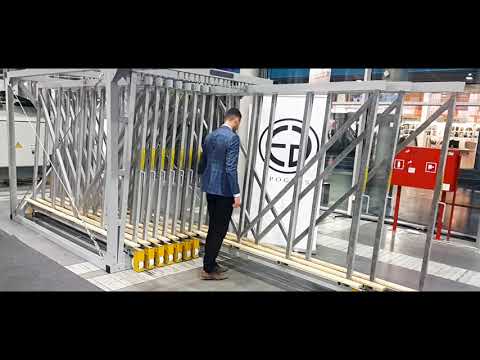

Materialene trekkes ut langs stålkonstruksjoner som brukes til oppbevaring av platematerialer. De består av en ramme som er en fast stålkonstruksjon og i midten av en gruppe skuffer som trekkes ut. Skuffene ligger i skrå posisjon (4.5 grader fra vertikalen), cirka 2 cm fra tilstøtende skuffer. Takket være de strukturelle egenskaper av magasinet er det mulig å lagre en stor mengde segregert materiale og sikre tilgang når som helst til hvert type. Konstruksjonene til platematerialer er tilgjengelige i fem varianter som varierer i bæreevne av skuff og størrelse på lagrede materialer. De er oppført i tabellen nedenfor.

Tekniske opplysninger

  M80 M280 D80 D220
Lastebredde (mm) 80 280 80 220
Bæreevne av skuff (mm) 900 2500 1500 2500
Maksimal størrelse på lagrede ruter (mm) 1700 x2600 1700 x 2600 2300 x 3300 2300 x 3300
Antall skuffer 10 - 20 6 - 10 8 - 16 8 - 12
Materialer som oftest lagres

Glass

Kvart sintrer

Polykarbonat

Plexi

Stein

Glass bokser

Glass

Stein

Glass bokser



Dimensjoner

M80
Antall skuff 10 12 14 16 18 20
A (mm) 1820 2080 2340 2600 2860 3120
B (mm) 2180 2180 2180 2180 2180 2180
C (mm) 3173 3173 3173 3173 3173 3173
D (mm) 5915 5915 5915 5915 5915 5915
M280
Antall skuff 6 8 10
A (mm) 2660 3380 4100
B (mm) 2390 2390 2390
C (mm) 3382 3382 3382
D (mm) 6240 6240 6240
D80
Antall skuff 8 10 12 14 16
A (mm) 1680 1940 2200 2460 2720
B (mm) 3100 3100 3100 3100 3100
C (mm) 3777 3777 3777 3777 3777
D (mm) 7117 7117 7117 7117 7117
D220
Antall skuff 8 10 12
A (mm) 3090 3710 4330
B (mm) 3100 3100 3100
C (mm) 4123 4123 4123
D (mm) 7616 7616 7616
